Misurazione Ohm

La misurazione degli ohm , ci permette di sapere la resistenza di un componente, di un circuito, di un insieme di resistenze etc.
Anche questa operazione va fatta senza alimentare la scheda o il componente che dobbiamo misurare, per evitare di bruciare il tester.
Si usano le boccole standard, rosso, nero.

Ruotiamo la ghiera di selezione sino al segno degli ohm, visto nella foto sottostante.

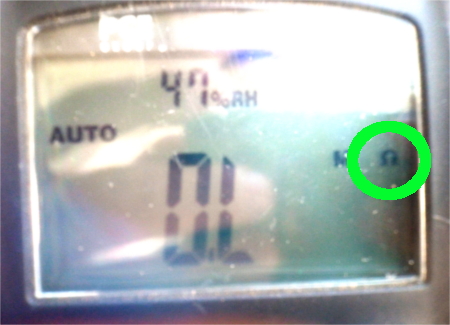

Con il pulsante MODE, assicuriamoci che, sul display, sia presente l'icona ohm.

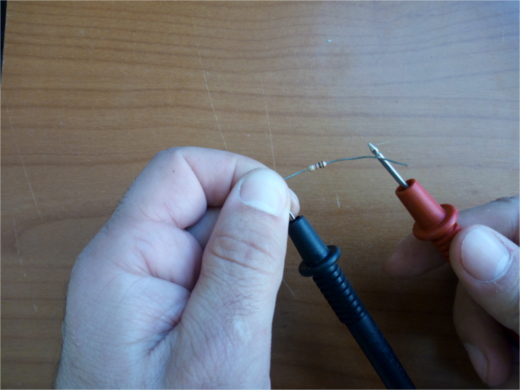

Ed ora andiamo a misurare una resistenza di prova, posizionando i puntali come in foto.

Da notare che, un solo capo della resistenza entra in contatto con il corpo, questo perchè si rischierebbe di misurare la resistenza corporea, che cambiarà il valore reale del componente.

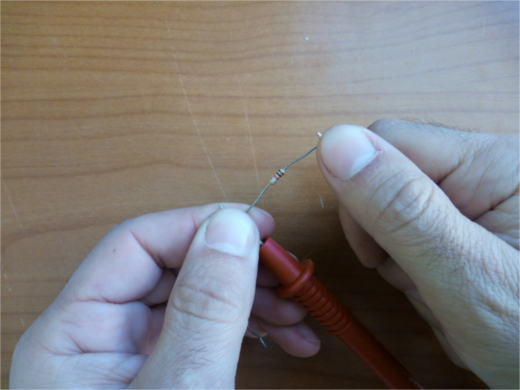

Quindi non è buona norma misurare le resistenze nel seguente modo.

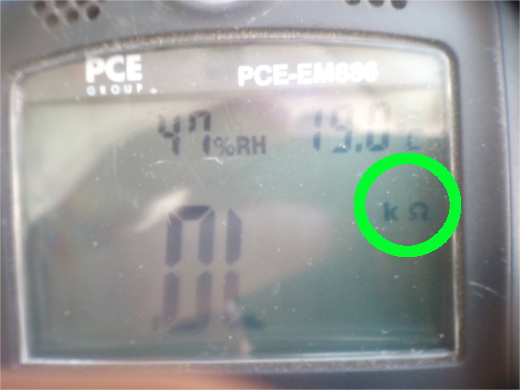

Se vogliamo una misurazione più precisa, dobbiamo variare la scala di misurazione, è questo lo facciamo con il pulsante RANGE.
Sul display apparirà la scala selezionata.

Molti utilizzano gli ohm per la ricerca di continuità, questo perchè se è presente una continuità (o corto), la resistenza reale è zero, quindi basta leggere il valore sul display ed assicurarsi che sia zero.
I tester che non hanno la prova di continuità, possono usare questa soluzione, altrimenti vi consiglio la funzione apposita con il cicalino, è molto più comoda.
