LEZIONE 57

DISPLAYVALUE

Molte volte si ha la necessità di visualizzare dei valori sotto forma numerica tramite un display a 7 segmenti.

I display a sette segmenti sono componenti elettronici che visualizzano un determinato numero con l’accensione di 7 led, nella foto ne è riportato un esempio.

In realtà i display a 7 segmenti sono 7 led, uno per ogni segmento, posizionati in modo date da formare un numero quando vengono accesi contemporaneamente.
Supponendo di dover visualizzare il numero 1 sul display dovremo accendere i 2 diodi di destra come in foto.

Per visualizzare il numero 2 od il numero 3 è sufficiente accendere i led relativi al segmento, come nella foto sottostante.

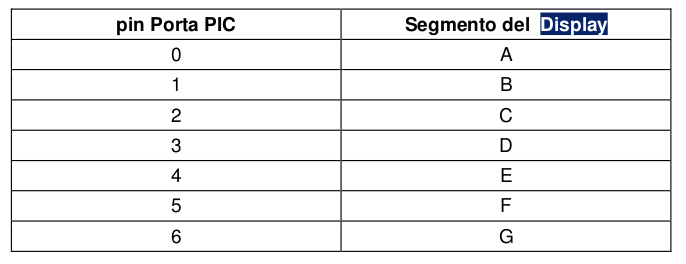

Per poter usare il display a 7 segmenti con il compilatore GCBasic le porte devono essere collegate nel seguente modo:

Il Micropic Trainer le ha collegate nel modo sopra descritto, quindi può essere usato per i nostri test.

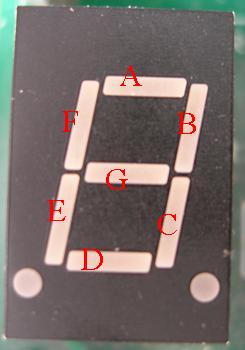

La mappa dei segmenti è la seguente.

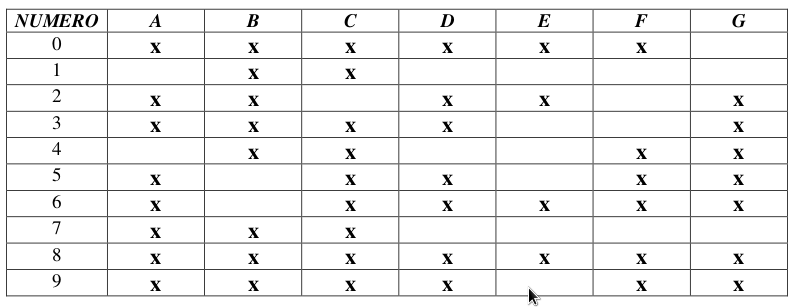

Di seguito vi riporto una tabella con i segmenti da accendere per visualizzare i numeri che vanno da 0 a 9.
