LED SULLE ORECCHIE

I led delle orecchie, servono a farci capire quando I-droid ha capito una parola o si trova in un determinato punto del menù vocale.
Visto che la posizione non era delle migiori, perchè mi costringeva a spostarmi per vedere la luminosità ho deciso di posizionarli davanti gli occhi.
Per posizionare i led negli occhi ho dovuto spostare i microfoni sulle orecchie, per vedere come ho fatto, riferitevi alla pagina precedente.
La prima cosa da fare è smondare i led dalle orecchie.
Una volta smontati i led si passa a smontare i microfoni posti sugli occhi del robot.

Ora prelevare la basetta contentene il led, foto in basso.

E con la carta vetrata emininate la basetta in eccesso come nelle foto sottostanti.

Fate molta attenzione a non superare i punti di saldatura e a non tagliare le pista in rame, altrimenti il led non funzionerà più .

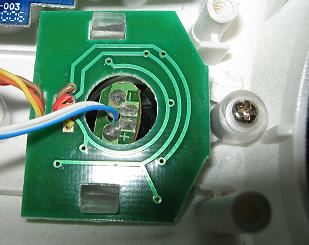

Ora posizionate la basetta al posto del microfono, e fate uscire il led dal foro che trovate al centro dell'occhio, come in fugura.

In fine riposizionate la basetta dei led, foto in basso.
