ASSE Z

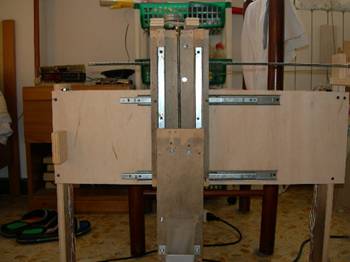

L’asse Z è formata da un pezzo di legno largo 12 cm per 32 cm, posto sopra l'asse Y, tra i due pezzi ci sono (avvitate) le guide per cassetti.
Questa volta le guide per cassetti sono più piccole, perché non avevo bisogno di un escursione elevata (29 cm massimi).
Le guide sono sempre per cassetti con cuscinetti e comprate in ferramenta.
Anche n questo caso, come per l'asse X ho dovuto mettere degli spessori per aumentare la distanza tra l'asse Z e la base.

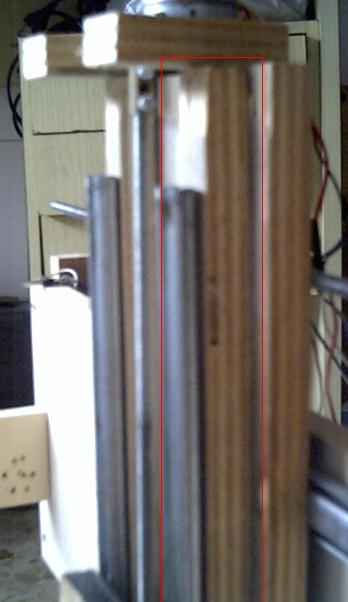

Per fare questo ho inserito tra le guide e la base due pezzi di legno larghe 2 cm e lunghe 32 cm, si possono notare nella foto di destra cerchiate in rosso.

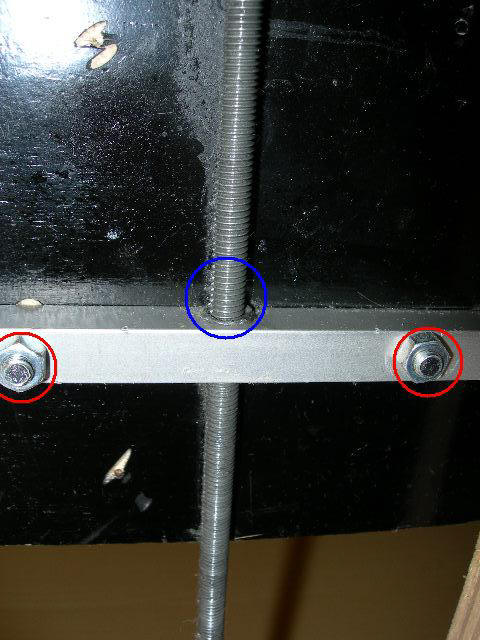

  La barra filettata e la chiocciola sono stati montati tra la base e l'asse Z come per le precedenti assi.

Si può notare il motorino montato in alto con degli ingranaggi tra il pignone e la barra filettata, questi ingranaggi servono ad aumentare la forza e la precisione del motore passo passo.
Il motore montato (prelevato da uno scanner) non aveva abbastanza forza per spostare l'asse Z e quindi ho dovuto montare degli ingranaggi.
Gli ingranaggi sono gli stessi presenti all'interno dello scanner.

Nel secondo pezzo di legno ho fissato il minitrapano con delle staffe in alluminio piegate e tagliate, larghe 2 cm e spesse 2 mm.
Queste staffe mi permettono di tenere fermo il trapano mentre il CNC si muove per disegnare il pezzo.
