Passiamo ora al cablaggio.
Questa parte è molto ingarbugliata e difficile quindi state attenti alle saldature e non abbiate fretta.

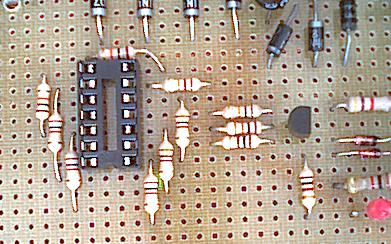

Posizionate i componenti come in foto.

Fate attenzione perchè sono molto vicini, notate la resistenza in alto ha un pedino piegato per evitare di toccare le piste nell'altro lato.

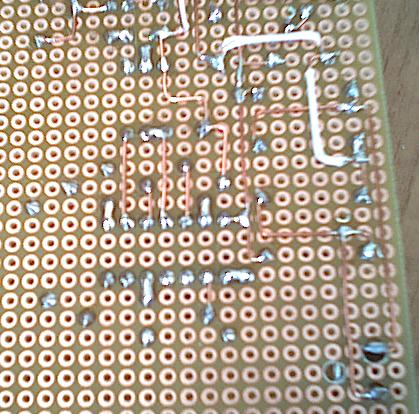

Ora vediamo i collegamenti.

Non sono tutti, gli altri li troverete nelle foto successive.
I collegamenti li faremo passo passo perchè si sovrappongono sugli altri.

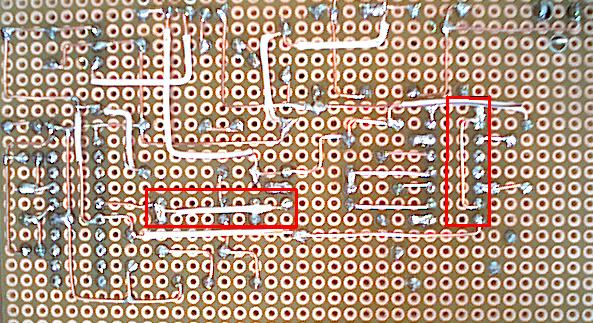

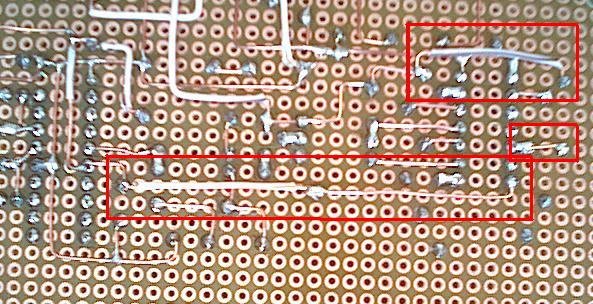

Inserite i collegamenti evidenziati in rosso, fate attenzione ad inserire la guaina come nelle foto.

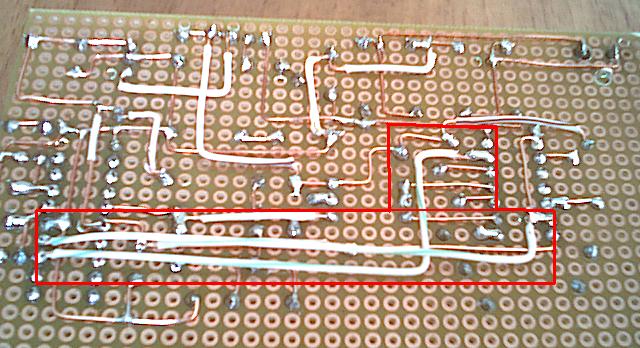

Ecco gli altri collegamenti al PIC.

Nel montaggio ho notato degli errori, sono i seguenti.

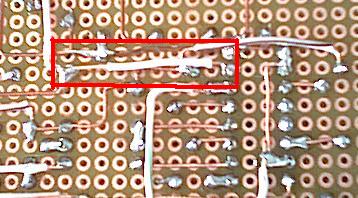

Il piedino 7 del 7407 NON va collegato come nelle foto precedenti ma come la seguente cioè a massa tramite un cavo con guaina.

Il piedino 14 del PIC non va collegato come nelle foto precedenti ma come nella seguente, bisogna aggiungere anche il ponticello segnato in rosso.

ERRATA

CORRETTA

Anche l'alimentazione delle 2 resistenza R6 ed R7 è errata

ERRATA

CORRETTA
