Ora colleghiamo l'ultimo pezzo ovvero il connettore J1.
Ho preferito togliere il connettore J1 (la porta
parallela) perchè è molto difficile da saldare sulla mille fori e per questo collegheremo
il cavo direttamente sulla mille fori.

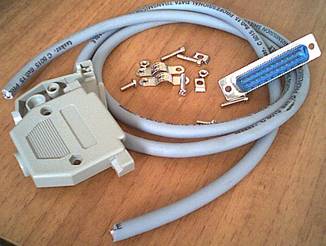

Procuratevi un metro di cavo con all'interno 6 fili
oppure 6 fili separati, ed una parallela maschio.
Questi componenti li potete trovare nei negozi di
elettronica o smontarli da un vecchio cavo di una stampante.

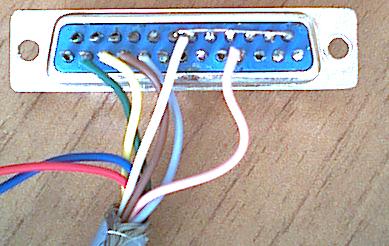

Colleghiamo i cavi alla parallela maschio nel seguente
modo:
PIN 2 VERDE
PIN 3 GIALLO
PIN 4 MARRONE
PIN 5 GRIGIO
PIN 10 ROSA
Se i colori sono differenti non importa, basta
rispettarli quando li colleghiamo alla basetta.

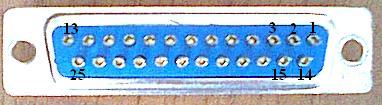

Per contare i piedini del connettore maschio, prendete il
connettore e giratelo, partendo da destra contate i piedini come in foto.
Il numero dei piedini è scritto anche sulla plastica.
Adesso colleghiamo i piedini 19-20-21-22-23-24-25 tutti insieme (con il filo rigido che abbiamo usato per i collegamenti della basetta) e successivamente al fili di colore bianco.
Adesso chiudiamo il connettore fissando bene il cavo.

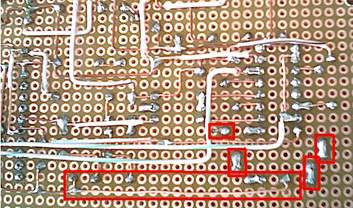

Ora colleghiamo i fili alla basetta nel seguente modo:
GIALLO R1
VERDE R2
ROSA R3
GRIGIO R4
MARRONE R5
BIANCO MASSA
Ed ora fissiamo il cavo alla basetta con una fascetta o
con un pezzo di fili o filo di ferro.

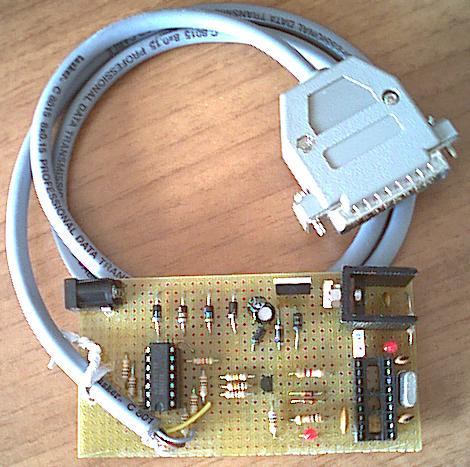

Fatto ciò tagliate la basetta in eccesso ed il
programmatore è terminato.
